Chroma 63630-80-60直流電子負載

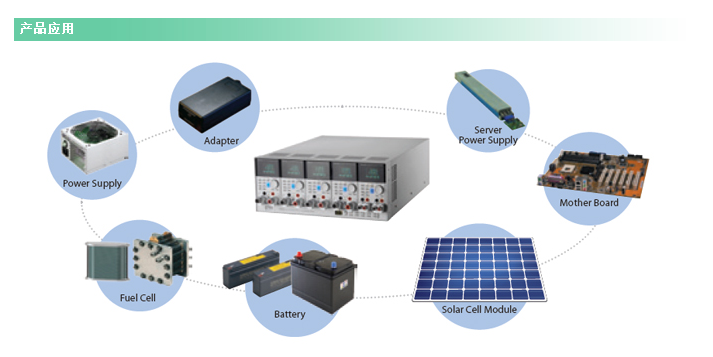

Chroma 63630-80-60直流電子負載，主要是供 A/D 電源供應器、D/D 轉換器、充電器、電池、配接器(adapter)及一些電力電子組件等產品測試使用，另外，對于研發部門、產品量產及一些進料檢驗的應用等，Chroma 63630-80-60 都能展現其優異的性能。
Chroma 63630-80-60運用 DSP 的新技術開發了定阻抗(CZ)操作模式，此模式可仿真非線性負載的實際拉載狀況。
Chroma 63630-80-60系列可在低電壓 (0.5V) 下拉載其額定電流。此特性于 Point-of-Load 的D/D測試及燃料電池的測試上，仍保有其拉載能力。
Chroma 63630-80-60可透過可編程的拉載電流準位、電流爬升率/下降率、持續時間和Von點電壓等功能來仿真廣泛的動態負載應用。也有自動變頻動態掃瞄功能(亦即不同頻率的負載仿真)以滿足ATX 電源供應器的需求。再者，亦提供了 100組的儲存功能，并可呼叫使用者所儲存的設定值。在自動化的測試上，此儲存、呼叫的功能可縮短測試時間。
Chroma 63630-80-60整合了實時的電壓、電流量測功能，每個模塊都具有三個文件位、分辨率高達 16 位。使用者可于在線做實時的電壓量測和調整，也可使用前面板上的按鍵進行短路仿真測試。 透過前面板的 VFD 顯示器及旋鈕，即可在63630-80-60電子負載上做簡易的操作與設定，更能透過Ethernet、USB 和 GPIB 等接口進行遠程控制。
Chroma 63630-80-60也包含了例行性自我診斷功能及過功率、過電流、過電壓、過溫度的保護，此外還提供了正負極反接的保護，此方位的保護功能，更能確保 Chroma 63630-80-60 系列的質量與可靠度。
Chroma 63630-80-60直流電子負載

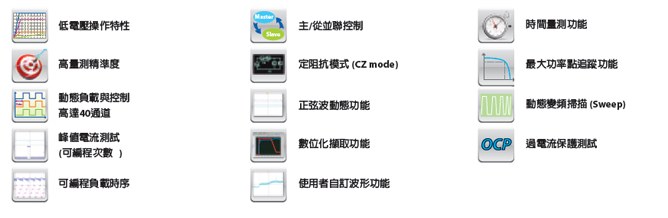

主要特點：
* 功率 : 300W
* 電壓范圍 : 80V
* 可搭載 5 個模塊，達 1500W
* 單一外框可達 5個通道
* 低電壓操作特性 0.4V @ 80A(Typical)
* 定電流、定電阻、定電壓及定功率操作模式
* 定阻抗(CZ)模式仿真電容性負載開機
* 并聯模式提供大電流及高達 1.5kW 的高功率應用
* 多通道同步時序控制
* 高達 50kHz 的自動變頻動態掃瞄(Sweep)
* 實時的電源供應器負載瞬時響應仿真及電壓峰值 (Vpk+/-) 量測
* 可透過前面板直接編程 100 組時序
* 高度的電壓及電流量測
* 高速且的數字化(Digitizing)量測/資料擷取
* 待測物過電流/過載保護時，電壓、電流及功率點(Pmax)的保護點量測
* 時間量測
* 短路模擬
* 開機自我診斷
* 保護功能 : 過電壓、過電流、過功率與過溫度保護
* Ethernet、USB、GPIB 界面
Chroma 63630-80-60系列直流電子負載
型號 描述
663600-1 單一負載模塊機框
63600-2 雙負載模塊機框
63600-5 五個負載模塊機框 (支援10通道)
63601-5 五負載模組機框 (支援6通道)
63610-80-20 可編程直流電子負載 80V/ 20A/100W x 2
63630-80-60 可編程直流電子負載 80V/ 60A/300W
63630-600-15 可編程直流電子負載, 600V/15A/300W
63640-80-80 可編程直流電子負載 80V/ 80A/400W
63640-150-60 * 可編程直流電子負載 150V/60A/400W (Call for availability)
A636000 GPIB控制接口
A636001 以太網絡(Ethernet)控制接口
A636003 信號外接板(測試針)
A636005 信號外接板(BNC)
A636007 63600-2 電子負載機框?qū)Ｓ?9"機框耳架
A636008 63600-5/63601-5 電子負載機框?qū)Ｓ?9"機框耳架 (歐洲用)
A632006 NI USB-6211多功能DAQ數據擷取卡
