- 名稱：PA2000mini功率分析儀
- 型號：PA2000mini
- 品牌：致遠電子
- 描述：PA2000mini是一款能進行移動便攜測量的功率分析儀。在體積和重量得到進一步優化的同時，功率測量精度還能保...
服務熱線：021-54382635
PA2000mini是一款能進行移動便攜測量的功率分析儀。在體積和重量得到進一步優化的同時，功率測量精度還能保證0.05%，是戶外光伏現場驗收測試、高鐵逆變器檢測，較為合適的測試伙伴。
輸入參數：
|
輸入參數
|
參數描述
|
|
測量量程
|
電壓
|
1.5V，3V，6V，10V，15V，30V，60V，100V，150V，300V，600V，1000V，1500V（峰值因數1.33）
|
|
電流
|
直接輸入 （峰值因數為 3）
|
5A:10mA、20mA、50mA、100mA、200mA、500mA、1A、2A、5A
|
|
傳感器輸入（峰值因數為 3）
|
50mV、100mV、200mV、500mV、1V、2V、5V、10V
|
|
連續最大允許輸入值
|
電壓
|
峰值 2000V 或 RMS 值 1300V，取兩者較小值
|
|
電流
|
直接輸入
|
5A：峰值 15A 或 RMS 值 6.5A，取兩者較小值
|
|
傳感器輸入
|
峰值不得超過量程的 4 倍，有效值不得超過量程的2倍
|
|
瞬時最大允許輸入值（≤ 1s）
|
電壓
|
峰值 3000V 或 RMS 值 1500V，取兩者較小值
|
|
電流
|
直接輸入
|
5A：峰值 22.5A 或 RMS 值 10A，取兩者較小值
|
|
傳感器輸入
|
峰值不得超過量程的 5 倍，有效值不得超過量程的3倍
|
|
輸入阻抗
|
PA2000mini
|
|
電壓輸入阻抗
|
輸入電阻：2MΩ，輸入電容：10pF
|
|
電流輸入阻抗
|
輸入電阻：100mΩ，輸入電感：0.07μH
|
|
傳感器電壓輸入阻抗
|
輸入電阻：1MΩ，輸入電容：45pF
|
|
輸入參數
|
PA2000mini
|
|
輸入帶寬
|
DC，0.1Hz~500KHz
|
|
采樣率
|
500KS/s
|
|
最大連續共模電壓
|
1000Vrms
|

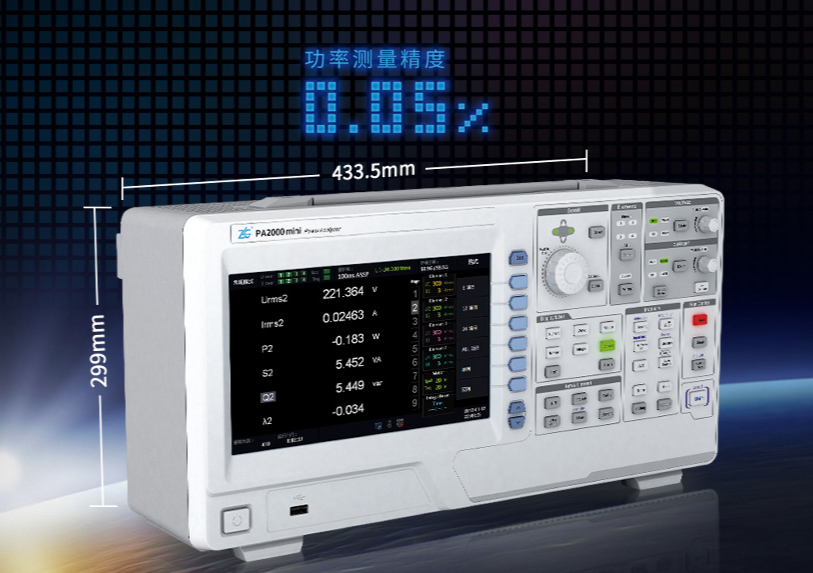

便攜式功率分析儀
戶外移動測試合作伙伴
0.05%功率測量精度
PA2000mini是一款能進行移動便攜測量的功率分析儀。在體積和重量得到進一步優化的同時，功率測量精度還能保證0.05%，是戶外光伏現場驗收測試、高鐵逆變器檢測，較為合適的測試伙伴。

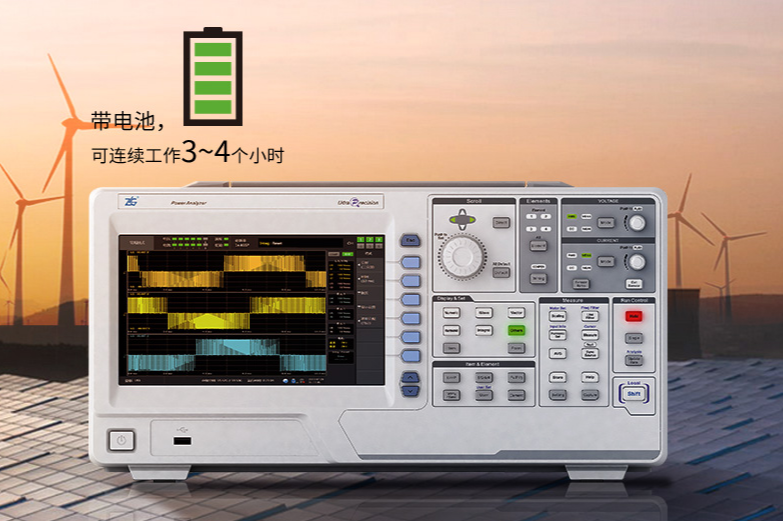

光伏風電現場驗收
許多太陽能光伏發電站與風力發電站都處在偏遠的山區或者屋頂，條件惡劣，許多時候連供電都是難題，這就需要功率分析儀在測試準確的前提下，還需要更便攜，PA2000mini功率分析儀體積小，帶電池，可連續工作3~4個小時，非常適合光伏風電現場驗收環境
系統集成
PA2000mini功率分析儀致力于為您提供方便的測試體驗，4通道0.05%精度的功率測量板卡加上電機測試板卡，可輕松完成大部分的日常測量應用，標配的多種協議接口配合上機架套件可更方便進行系統集成。
|
|
PA8000
|
PA6000H
|
PA5000H
|
PA2000mini
|
|
基本功率精度
|
0.01%讀數+0.03%量程
|
0.01%讀數+0.03%量程
|
0.05%讀數+0.05%量程
|
0.05%讀數+0.05%量程
|
|
帶寬
|
DC，0.1Hz~5MHz
|
DC，0.1Hz-2MHz
|
DC，0.1Hz~5MHz
|
DC，0.1Hz~500KHz
|
|
分采樣率
|
2MS/s
|
2MS/s
|
2MS/s
|
500KS/s
|
|
輸入單元數
|
7通道
其中可任意選配電機板卡
|
7通道
其中可任意選配電機板卡
|
7通道
其中可任意選配電機板卡
|
4通道功率卡+1通道電機卡
|
|
電壓量程
|
15V、30V、60V、
100V、150V、300V、
600V、1000V、1500V（峰值因數1.33）
|
15V、30V、60V、
100V、150V、300V、
600V、1000V、1500V（峰值因數1.33）
|
1.5V、3V、6V、
15V、30V、60V、
100V、150V、300V、
600V、1000V、1500V（峰值因數1.33）
|
300mV、1V、3V、
10V、30V、100V、
300V、600V、1000V、1500V（峰值因數1.33）
|
|
電流量程
|
直接輸入
|
5A:10mA、20mA、50mA、100mA、200mA、500mA、1A、2A、5A
|
5A:10mA、20mA、50mA、100mA、200mA、500mA、1A、2A、5A
|
5A:10mA、20mA、50mA、100mA、200mA、500mA、1A、2A、5A
|
5A:10mA、30mA、100mA、300mA、1A、3A、5A
|
|
50A:1A、2.5A、5A、10A、25A、50A
|
50A:1A、2.5A、5A、10A、25A、50A
|
50A:1A、2.5A、5A、10A、25A、50A
|
|
外部傳感器輸入
|
50mV、100mV、200mV、500mV、1V、2V、5V、10V
|
50mV、100mV、200mV、500mV、1V、2V、5V、10V
|
50mV、100mV、200mV、500mV、1V、2V、5V、10V
|
30mV、100mV、300mV、1V、3V、10V
|
|
電壓輸入阻抗
|
輸入電阻：2MΩ
輸入電容：10pF
|
輸入電阻：2MΩ
輸入電容：10pF
|
輸入電阻：2MΩ
輸入電容：10pF
|
輸入電阻：5MΩ
輸入電容：5pF
|
|
電流輸入阻抗
|
5A 輸入電阻：100mΩ
輸入電感：0.07μH
|
5A 輸入電阻：100mΩ
輸入電感：0.07μH
|
5A 輸入電阻：100mΩ
輸入電感：0.07μH
|
5A 輸入電阻：100mΩ
輸入電感：0.07μH
|
50A 輸入電阻：5mΩ
輸入電感：0.07μH
|
50A 輸入電阻：5mΩ
輸入電感：0.07μH
|
50A 輸入電阻：5mΩ
輸入電感：0.07μH
|
|
電壓、電流精度保證范圍
|
1%~110%
|
1%~110%
|
1%~110%
|
1%~130%
|
|
諧波測量
|
500次
|
500次
|
500次
|
128次
|
|
多電機板卡支持
|
支持
|
支持
|
支持
|
不支持
|
|
顯示器
|
12.1寸彩色液晶
|
12.1寸彩色液晶
|
12.1寸彩色液晶
|
9寸彩色液晶
|
|
數據更新率
|
10ms、50ms、100ms、200ms、500ms、1s、2s、5s、10s、20s、1ms-20s之間支持用戶自定義。
|
10ms、50ms、100ms、250ms、500ms、1s、2s、5s、10s、20s、自定義。
|
10ms、50ms、100ms、200ms、500ms、1s、2s、5s、10s、20s、1ms-20s之間支持用戶自定義。
|
50ms、100ms、200ms、500ms、1s、2s、5s、10s、20s。
|
|
接口
|
GPIB、1000Mbit LAN、RS-232、USB2.0 HighSpeed Device、USB2.0 High Speed Host、U盤
|
GPIB、1000Mbit LAN、RS-232、USB2.0 HighSpeed Device、USB2.0 High Speed Host、U盤
|
GPIB、1000Mbit LAN、RS-232、USB2.0 HighSpeed Device、USB2.0 High Speed Host、U盤
|
GPIB、1000Mbit LAN、RS-232、USB2.0 HighSpeed Device、USB2.0 High Speed Host、U盤
|
