- 名稱：數據采集儀LR8450
- 型號：LR8450
- 品牌：HIOKI
- 描述：輕松實現模擬數據和CAN數據的統一管理，1ms采樣率，通過增加直連單元，最多可達120通道的數據采集儀
服務熱線：021-54382635
產品概述
主要特點
選型指南
資料下載
輕松實現模擬數據和CAN數據的統一管理
1ms采樣率，通過增加直連單元，最多可達120通道的數據采集儀
● 不帶無線的機型，通過增加直連單元，最多可達120ch（LR8450）
● 能以1ms采樣率測量壓力等各種傳感器的輸出電壓
● 直接連接應變片后能以最快1ms采樣率進行測量
● 即使在逆變器周圍的高壓和高頻下也能保持穩定的測量，從而大大降低了干擾的影響

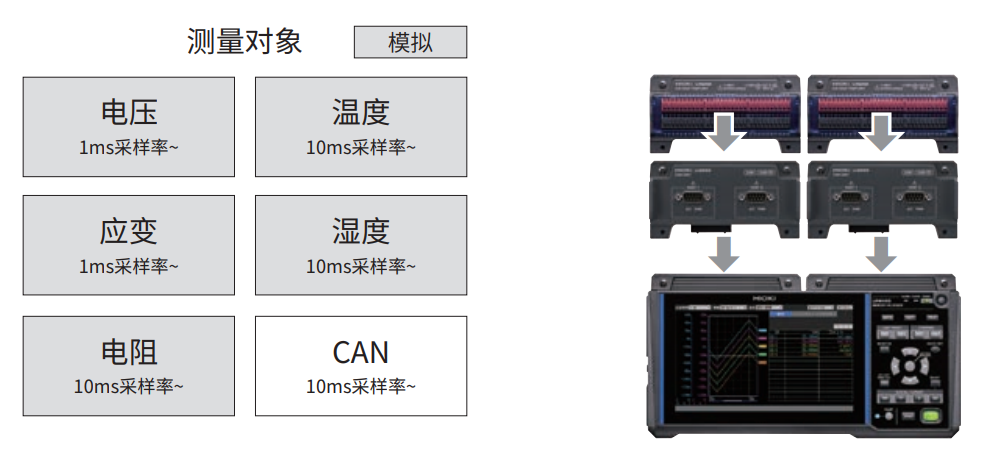

直連單元可從1臺增加至4臺，最多輸入120通道
適應各種各樣的場景，6種類型的直連單元自由組合。
通過改變組合的單元，可以測量電流、CAN、電壓、溫度、應變、濕度、電阻。一個模擬單元有輸入30個通道。安裝4個單元，最多可支持120個通道的測量。 CAN單元U8555在1個單元中最多可支持500個通道輸入。
也有可以使用無線單元的無線局域網（LAN）機型。 無線局域網（LAN）機型LR8450-01

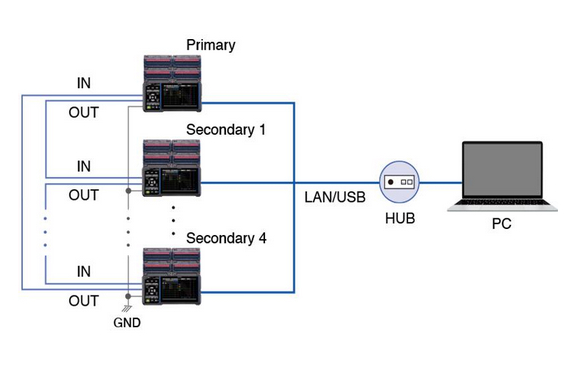

模擬600 ch同步采樣測量【V2.10以上】
連接多個LR8450外部同步端子( SYNC.IN、SYNC.OUT )后，最多可進行5臺(模擬600 ch )的同步采樣測量。
※連接無線單元時，無法使用同步采樣功能

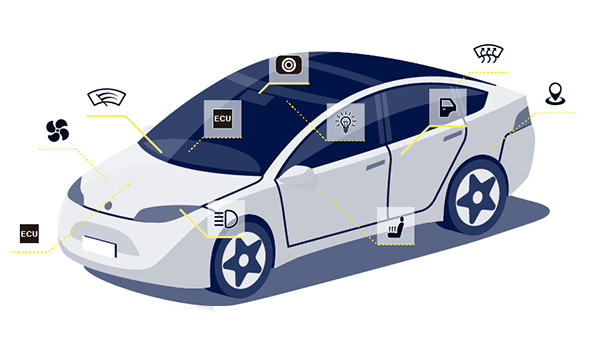

通過消耗電流的多點檢測實現能耗的可視化
EV汽車除了電機以外，還搭載了ECU等各種各樣的電氣零部件，都會消耗電能。為了延長EV汽車的續航距離，避免無效的能量損耗是非常重要的。為了正確把握ECU和電氣設備的實際能耗，比較理想的是進行實車測量。
通過使用HIOKI的LR8450、電流模塊和電流傳感器，即便是在實車中也能輕松實現多點測量。根據記錄消耗電流的數據，可以明確需要優化的地方，有利于大幅降低能耗。
以最快1ms的采樣率測量電流
同時顯示模擬數據和 CAN 數據波形
最高采樣: 10ms (最多50ch )
將 CAN 信號實時轉換為模擬波形并顯示（無法觀測 CAN 信 號波形本身）。 通過波形可同時確認電壓、溫度和應變等模 擬數據以及從 CAN 總線獲取的車速和轉數等信息。
以1ms采樣率對壓力傳感器、各種傳感器的輸出進行測量
使用測量單元：高壓電壓單元U8553
能以最快1ms采樣率進行測量。
1ms采樣率適用于記錄壓力或是振動等幾十Hz的各種傳感器的輸出。
在溫度和熱流的測量中BEV的溫控管理
將數據采集儀LR8450 和熱流傳感器FHF05兩臺設備組合后能夠進行熱流的測量。由于除了溫度測量還能確 認熱量流動的方向，因此有助于驗證溫控管理的情況。

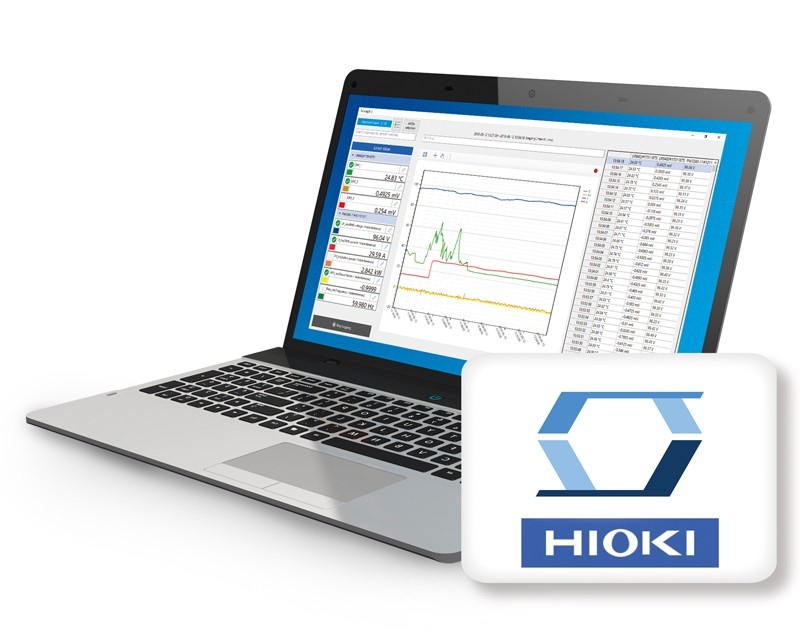

利用GENNECT系列使測量更方便
GENNECT One + GENNECT Cloud
“GENNECT One”是一款免費的 Windows 應用程序，可以集中管理局域網內的多臺測量儀器。如果配合使用HIOKI的云服務“GENNECT Cloud”，就可以實現遠程控制測量儀器。
基本參數（精度保證時間1年）
|
最多可連接單元個數
|
直連單元4臺
|
可連接的單元
（直連單元）
|
U8556，U8550, U8551, U8552, U8553, U8554
|
|
測量通道數
|
[通道數] 8ch (主機共地，非絕緣，每個通道的脈沖/邏輯輸入的專有設置)
[輸入形態] 無電壓觸點，集電極開路，電壓
[累積] 0?1000M脈沖，分辨率1脈沖
[轉速] 0?5000/n (r/s)，分辨率1/n (r/s)，0?300000/n (r/min)，分解能 1/n (r/min)，n是每轉的脈沖數，從1到1000
[邏輯輸入] 在每個記錄間隔記錄1或0
|
|
記錄間隔
|
1 ms※, 2 ms※, 5 ms※（※: 僅在使用1 ms / S單元時可以設置）, 10 ms?1 h, 22種設置, 可以為每個單元設置數據更新間隔
|
|
數據保存
|
SD存儲卡/U盤可選（僅限HIOKI原裝選件能保證正常操作）
|
|
LAN接口
|
符合100BASE-TX/1000BASE-T, DHCP, DNS, 功能: 通過Logger Utility軟件進行數據采集/通過條件設置，通訊指令設置并記錄控制，和FTP服務器/客戶端, HTTP服務器, NTP客戶端, NTP服務器時間同步
|
|
USB接口
|
符合USB2.0×2 (U盤, 鍵盤, 集線器連接), ×1 (通過Logger Utility采集數據/設置條件, 通過通訊命令設置/記錄控制通信, 將SD存儲卡中的數據傳送至PC)
|
|
SD卡槽
|
符合SD標準×1 (符合SD/SDHC存儲卡), 保證操作: Z4001, Z4003
|
|
顯示器
|
7英寸TFT彩色液晶顯示屏（WVGA800×480點）
|
|
功能
|
實時保存數據至SD卡/U盤，數值/波形運算，報警輸出8ch，電壓輸出2端子（可5V/12V/24V切換）
|
|
電源
|
[AC適配器] Z1014 (AC100?240 V, 50/60 Hz), 95 VA Max. (含AC適配器), 28 VA Max. (僅限主機)
[電池組] Z1007 (可安裝2個)/連續使用時間4 h (使用2個參考值), 20 VA Max.
[外部電源] DC 10?30 V, 28 VA Max. (請客戶自行準備連接線)
|
|
體積及重量
|
未安裝單元: 272W × 145H × 43D mm, 1108 g (不含電池)
安裝2個單元時: 272W × 198H × 63D mm
安裝4個單元時: 272W × 252H × 63D mm
|
|
附件
|
快速測量指南×1, LOGGER Application Disk (快速測量指南, 詳細使用說明書, Logger Utility, Logger Utility使用說明書, 通訊命令說明書) ×1, USB連接線×1, AC適配器×1
|
